ELTAKO NR12-002-3X230V NETZÜBERWACHUNGSRELAIS

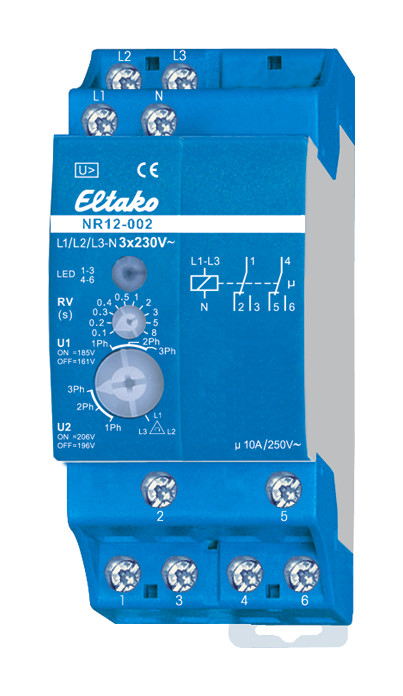

Product image may differ from original
Manufacturer ELTAKO
ELTAKO NR12-002-3X230V NETZÜBERWACHUNGSRELAIS
Item number: 01504817
Sales price 51,73 €
gross price plus shipping and handling
Sales price without tax 43,47 €
Tax amount 8,26 €
Description
Netzüberwachungsrelais mit Drehfeldüberwachung. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene (2 TE). Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2Ph und 3Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung. U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekte anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0.1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0.5s.| Manufacturer / Brand | ELTAKO |
| Item number | 01504817 |
| ELTAKO item type | NR12-002-3X230V |
| EAN | 4010312202548 |
| ELTAKO item number | 22002330 |
| Minimum order quantity | 1 pcs |
| Gewicht | 0,13 |
| Statistische Warennummer | 85364900 |
| Breite | 36 mm |
| Höhe | 58 mm |
| Tiefe | 58 mm |
| Spannungsmessbereich | 230 V |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | ja |
| Funktion Überspannungserkennung | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | - V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | - V |
| Bemessungssteuerspeisespannung Us bei DC | - V |
| Max. zulässige Ansprechverzögerungszeit | - s |
| Min. einstellbare Ansprechverzögerungszeit | - s |
| Max. zulässige Rückfallverzögerungszeit | 8 s |
| Min. einstellbare Rückfallverzögerungszeit | 0.1 s |
| Spannungsart zur Betätigung | AC |
| Anzahl der Kontakte als Wechsler | 2 |
