PROTEC.class PKVL 8N Klemm-/Verdrahtungsleiste 8Kanal

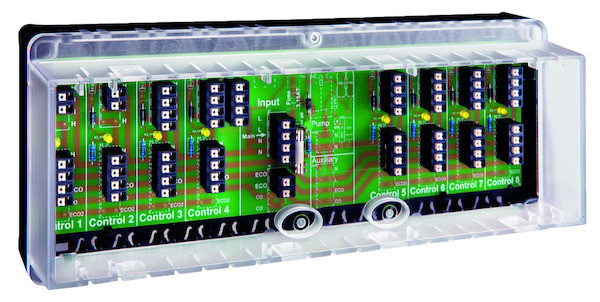

Product image may differ from original
PROTEC.class PKVL 8N Klemm-/Verdrahtungsleiste 8Kanal
Item number: 05105741
Description
Klemmenleiste für Heizkreisverteiler Klemmenleiste im Gehäuse zum Verdrahten von bis zu 8 Raumthermostaten und max. 16 Stellantrieben Kanal 1-2: je 1 Antrieb Kanal 3, 5 - 8: 4 Antriebe Kanal 4: je 2 Antriebe Gerätesicherung T3, 15A/250V Einbaumaß Ø 5 x 20 mm (sichert ebenfalls die Stromkreise der angeschlossenen Regler, der Pumpe und der Ventilantriebe) Schutzklasse: II, nach entsprechender Montage Betriebsspannung: 230 VAC, 50 Hz Befestigung: Wandmontage mit 4 mitgelieferten Befestigungsschrauben Oberflächenbeschaffenheit: Oberteil glänzend, Unterteil matt Farbe Gehäuse: Oberteil transparent, Unterteil anthrazitgrau, ähnlich RAL 7016 Material Gehäuse: Kunststoff PC Umgebungstemperatur: – 10 … + 50 °C Lagertemperatur: – 20 … + 70 °C Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend Elektrischer Anschluss: Federsteckklemmen 0,75mm²-1,5mm² bei starren Leitungen, 0,5mm²-1mm² bei flexiblen Leitungen Anzeige: Betriebsbereitschaft (Netzspannung) Anzeige: Aktive Kanäle Integrierte Zugentlastung Beschriftungsfelder Klemmenleiste für Heizkreisverteiler. Klemmenleiste im Gehäuse zum Verdrahten von bis zu 8 Raumthermostaten und max. 16 Stellantrieben. Kanal 1-2: je 1 Antrieb. Kanal 3, 5 - 8: 4 Antriebe. Kanal 4: je 2 Antriebe. Gerätesicherung T3, 15A/250V. Einbaumaß Ø 5 x 20 mm (sichert ebenfalls die Stromkreise der angeschlossenen Regler, der Pumpe und der Ventilantriebe). Schutzklasse: II, nach entsprechender Montage. Betriebsspannung: 230 VAC, 50 Hz. Befestigung: Wandmontage mit 4 mitgelieferten Befestigungsschrauben. Oberflächenbeschaffenheit: Oberteil glänzend, Unterteil matt. Farbe Gehäuse: Oberteil transparent, Unterteil anthrazitgrau, ähnlich RAL 7016. Material Gehäuse: Kunststoff PC. Umgebungstemperatur: – 10 … + 50 °C. Lagertemperatur: – 20 … + 70 °C. Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend. Elektrischer Anschluss: Federsteckklemmen 0,75mm²-1,5mm² bei starren Leitungen, 0,5mm²-1mm² bei flexiblen Leitungen. Anzeige: Betriebsbereitschaft (Netzspannung). Anzeige: Aktive Kanäle. Integrierte Zugentlastung. Beschriftungsfelder.
| Manufacturer / Brand | PROTEC.CLASS |
| Item number | 05105741 |
| PROTEC.CLASS item type | PKVL 8N |
| EAN | 4016705157419 |
| PROTEC.CLASS item number | PKVL8N |
| Minimum order quantity | 1 pcs |
| Schutzart (IP) | IP20 |
| Gewicht | 0,43 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Aufputz |
| Breite | 61.5 mm |
| Höhe | 100 mm |
| Tiefe | 255 mm |
| RAL-Nummer | 7016 |
| Heizen | ja |
| Kühlen | ja |
