Beschreibung

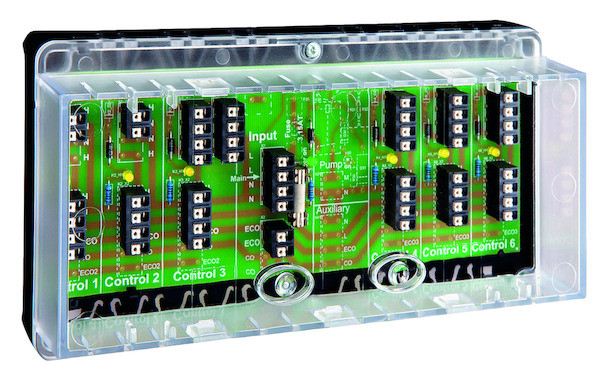

Klemmenleiste für Heizkreisverteiler Klemmenleiste im Gehäuse zum Verdrahten von bis zu 6 Raumthermostaten und max. 12 Stellantrieben Kanal 1-2: je 1 Antrieb Kanal 3: 4 Antriebe Kanal 3: je 2 Antriebe Gerätesicherung T3, 15A/250V Einbaumaß Ø 5 x 20 mm (sichert ebenfalls die Stromkreise der angeschlossenen Regler und der Ventilantriebe) Schutzklasse: II, nach entsprechender Montage Betriebsspannung: 230 VAC, 50 Hz Befestigung: Wandmontage mit 4 mitgelieferten Befestigungsschrauben Oberflächenbeschaffenheit: Oberteil glänzend, Unterteil matt Farbe Gehäuse: Oberteil transparent, Unterteil anthrazitgrau, ähnlich RAL 7016 Material Gehäuse: Kunststoff ABS Umgebungstemperatur: – 10 … + 50 °C Lagertemperatur: – 20 … + 70 °C Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend Elektrischer Anschluss: Federsteckklemmen 0,75mm² - 1,5mm² bei starren Leitungen, 0,5mm² - 1,0mm² bei flexiblen Leitungen Anzeige Betriebsbereitschaft (Netzspannung) Anzeige aktive Kanäle Integrierte Zugentlastung Beschriftungsfelder Klemmenleiste für Heizkreisverteiler. Klemmenleiste im Gehäuse zum Verdrahten von bis zu 6 Raumthermostaten und max. 12 Stellantrieben. Kanal 1-2: je 1 Antrieb. Kanal 3: 4 Antriebe. Kanal 3: je 2 Antriebe. Gerätesicherung T3, 15A/250V. Einbaumaß Ø 5 x 20 mm (sichert ebenfalls die Stromkreise der angeschlossenen Regler und der Ventilantriebe). Schutzklasse: II, nach entsprechender Montage. Betriebsspannung: 230 VAC, 50 Hz. Befestigung: Wandmontage mit 4 mitgelieferten Befestigungsschrauben. Oberflächenbeschaffenheit: Oberteil glänzend, Unterteil matt Farbe. Gehäuse: Oberteil transparent, Unterteil anthrazitgrau, ähnlich RAL 7016. Material Gehäuse: Kunststoff ABS. Umgebungstemperatur: – 10 … + 50 °C. Lagertemperatur: – 20 … + 70 °C. Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend. Elektrischer Anschluss: Federsteckklemmen 0,75mm² - 1,5mm² bei starren Leitungen, 0,5mm² - 1,0mm² bei flexiblen Leitungen. Anzeige Betriebsbereitschaft (Netzspannung). Anzeige aktive Kanäle. Integrierte Zugentlastung. Beschriftungsfelder.

Alle Funktionen und technischen Daten können ohne Ankündigung geändert werden, Lieferung vorbehaltlich Verfügbarkeit,Korrektur von Irrtümern und Auslassungen vorbehalten.
